Vòng bi chéo là sản phẩm chính của TEDIN, bao gồm vòng bi trụ chéo và vòng bi côn chéo. chẳng hạn như: vòng bi lăn chéo dòng RA/RB/CRB/NRXT/RE/RU/CRB/CRBH/CRBF/XR/JXR. Sản phẩm của chúng tôi được sử dụng rộng rãi cho robot công nghiệp, bàn quay của các trung tâm gia công, thiết bị y tế, dụng cụ đo lường, bộ phận quay của bộ điều khiển, bàn quay chính xác, v.v.
Vòng bi lăn chéo là gì?
Vòng bi lăn chéo là một loại vòng bi quay sử dụng các con lăn hình trụ được bố trí theo mô hình chéo, với mỗi con lăn được định hướng một góc 90 độ so với con lăn liền kề với nó. Sự sắp xếp này cho phép các vòng bi chéo chịu được tải trọng hướng tâm, hướng trục và mô men, do đó chúng thường có thể thay thế các bố trí vòng bi kép, cho các ứng dụng có không gian lắp đặt hạn chế. Và bởi vì các con lăn tạo thành đường tiếp xúc với mương, thiết kế con lăn chéo thể hiện độ cứng rất cao và độ lệch tối thiểu khi chịu tải. Những đặc điểm này làm cho vòng bi lăn chéo trở nên lý tưởng cho các bộ phận chuyển động quay như bộ truyền động quay và trục bi quay.
Ưu điểm của vòng bi lăn chéo
Khả năng chịu tải mạnh
Nó có thể chịu được tải trọng hướng tâm và hướng trục lớn, đồng thời có thể chịu được một lực nghiêng nhất định.
Độ cứng tốt
Do sử dụng các con lăn được bố trí chéo nên nó có độ cứng cao và có thể đảm bảo không xảy ra biến dạng và rung quá mức khi quay tốc độ cao.
Độ chính xác cao
Độ chính xác sản xuất cao, có thể đảm bảo sự ổn định và chính xác trong hoạt động của nó.
Tuổi thọ dài
Do sử dụng vật liệu chất lượng cao và quy trình sản xuất tiên tiến, nó có tuổi thọ lâu dài.
Dễ dàng để cài đặt
Cấu trúc đơn giản, dễ lắp đặt, phù hợp với nhiều loại thiết bị cơ khí.
Vận hành linh hoạt
Ma sát nhỏ và vận hành trơn tru có thể làm giảm mức tiêu thụ năng lượng và nhiệt độ của thiết bị cơ khí.
Độ tin cậy cao
Diện tích tiếp xúc giữa các con lăn với vòng trong và vòng ngoài lớn nên khả năng chịu tải và chống mỏi của ổ trục rất tốt, đảm bảo cho thiết bị hoạt động ổn định lâu dài.
Tốc độ cao
Lực ly tâm của các phần tử lăn nhỏ nên tốc độ giới hạn của ổ trục cao và có thể duy trì độ ổn định và độ chính xác khi vận hành ở tốc độ cao.
Dễ bảo trì
Nó có thể dễ dàng bôi trơn và làm sạch, giảm chi phí bảo trì.
Bảo vệ môi trương
So với vòng bi trượt truyền thống, vòng bi lăn chéo có ma sát thấp hơn.
-
![Vòng bi lăn chéo RE15013]()
Vòng bi lăn chéo RE15013Vòng bi chéo RE15013 có thiết kế nhỏ gọn, hỗ trợ tải đa hướng và độ chính xác khi quay đáng tin cậy. Lý tưởng cho chế tạo robot, bàn quay và tự động hóa chính xác. Tùy chọn tải trước tùy chỉnh có sẵnHơn -
![Vòng bi lăn chéo RE16025]()
Vòng bi lăn chéo RE16025Vòng bi chéo RE16025 mang lại khả năng quay trơn tru, hỗ trợ tải trọng cân bằng và độ chính xác đáng tin cậy trong không gian lắp đặt chật hẹp. Một lựa chọn đáng tin cậy cho thiết bị chuyển động,Hơn -
![Vòng bi lăn chéo RE10020]()
Vòng bi lăn chéo RE10020Vòng bi trục chữ thập chính xác RE10020 được thiết kế dành cho thiết bị yêu cầu mô men xoắn-thấp và cứng. Các tính năng bao gồm phân phối tải ổn định, nhiều cấp độ chính xác, tùy chọn tải trước vàHơn -
![Vòng bi lăn chéo RE10016]()
Vòng bi lăn chéo RE10016Nâng cao độ chính xác của máy bằng Vòng bi lăn có tiết diện mỏng RE10016-. Được thiết kế để phân phối tải ổn định, độ lệch tối thiểu và độ tin cậy-lâu dài trên các ứng dụng quan trọng.Hơn -
![Vòng bi lăn chéo RE9016]()
Vòng bi lăn chéo RE9016Tối ưu hóa thiết kế quay của bạn với Vòng bi chéo RE9016 có cấu trúc cứng chắc, chuyển động êm ái và khả năng tải đa hướng tuyệt vời.Hơn -
![Vòng bi lăn chéo RE8016]()
Vòng bi lăn chéo RE8016Vòng bi lăn chéo RE8016 có tiết diện-mỏng, độ cứng cao, dao động mô-men xoắn thấp và khả năng xử lý tải chính xác. Thích hợp cho tự động hóa, robot, giai đoạn quay và lắp ráp nhỏ gọn.Hơn -
![Vòng bi lăn chéo RE50050]()
Vòng bi lăn chéo RE50050Vòng bi chéo RE50050 được thiết kế cho các hệ thống quay lớn.. Độ cứng cao,. Vòng quay ổn định. Cấu trúc nhỏ gọn. Các loại lý tưởng cho tải trọng trục và mô men nặng.Hơn -
![Vòng bi lăn chéo RE7013]()
Vòng bi lăn chéo RE7013Vòng bi chéo RE7013 mang lại khả năng chịu tải vượt trội, khả năng quay chính xác và tuổi thọ dài. Lý tưởng cho robot, tự động hóa công nghiệp, bàn quay chính xác và thiết bị y tế. Vòng cách, tảiHơn -

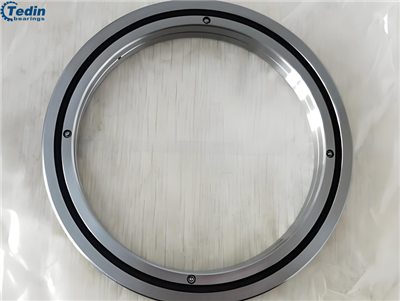

![Vòng bi lăn chéo RE6013]()
Vòng bi lăn chéo RE6013Vòng bi chéo RE6013: nhỏ gọn, có độ cứng-cao, mô-men xoắn êm ái. Hoàn hảo cho robot, bàn quay và tự động hóa chính xác.Hơn -
![Vòng bi lăn chéo XSU140414]()
Vòng bi lăn chéo XSU140414Vòng bi lăn chéo sê-ri XSU14. Loại vòng trong / ngoài tích hợp,. Cả hai đối với xoay vòng trong và xoay vòng ngoài;Hơn -
![Vòng bi lăn chéo XSU080398]()
Vòng bi lăn chéo XSU080398Vòng bi lăn chéo XSU. Vòng bi xoay chéo không có bánh răng. Kích thước: 360x435x25,4mm;. Cấu trúc: con dấu ở cả hai kích cỡ;Hơn -
![Vòng bi lăn chéo RE20030]()
Vòng bi lăn chéo RE20030Được sản xuất từ thép chịu lực cao cấp, RE20030 mang lại khả năng vận hành đáng tin cậy và kéo dài tuổi thọ cho máy móc chính xác.Hơn
tại sao chọn chúng tôi
Chất lượng cao
Chúng tôi tự hào về trình độ tay nghề của các sản phẩm của mình và đảm bảo rằng mỗi sản phẩm đều đáp ứng các tiêu chuẩn nghiêm ngặt về chất lượng.
Thiết bị tiên tiến
Máy móc, công cụ hoặc dụng cụ được thiết kế với công nghệ và chức năng tiên tiến để thực hiện các nhiệm vụ có tính đặc thù cao với độ chính xác, hiệu quả và độ tin cậy cao hơn.
Đội chuyên nghiệp
Đội ngũ chuyên nghiệp của chúng tôi cộng tác và giao tiếp hiệu quả với nhau, đồng thời cam kết mang lại kết quả chất lượng cao. Họ có khả năng xử lý các thách thức và dự án phức tạp đòi hỏi chuyên môn và kinh nghiệm chuyên môn.
Giải pháp một cửa
Tại các cơ sở sản xuất của chúng tôi, chúng tôi cung cấp gói hoàn chỉnh bao gồm mọi thứ cần thiết để giúp bạn bắt đầu, bao gồm đào tạo, lắp đặt và hỗ trợ.
Giá cả cạnh tranh
Chúng tôi cung cấp sản phẩm hoặc dịch vụ chất lượng cao hơn với mức giá tương đương. Kết quả là chúng tôi có một lượng khách hàng ngày càng tăng và trung thành.
Các loại vòng bi lăn chéo
Có một số loại vòng bi lăn chéo khác nhau có sẵn. Loại phổ biến nhất là ổ lăn hình trụ. Loại ổ trục này có một con lăn hình trụ được giữ cố định bằng hai vòng kiểu đường ray. Thiết kế này làm cho chúng trở nên lý tưởng cho các ứng dụng đòi hỏi độ chính xác và độ chính xác cao.
Một loại vòng bi lăn chéo khác là vòng bi tang trống. Loại ổ trục này có một con lăn hình cầu được giữ cố định bằng hai vòng kiểu đường ray. Thiết kế này khiến chúng trở nên lý tưởng cho các ứng dụng đòi hỏi độ chính xác và độ chính xác cao nhưng cũng có thể chịu được tải nặng.
Loại ổ trục chéo thứ ba là ổ trục côn. Loại ổ trục này có một con lăn côn được giữ cố định bằng hai vòng kiểu đường ray. Thiết kế này khiến chúng trở nên lý tưởng cho các ứng dụng đòi hỏi độ chính xác và độ chính xác cao nhưng cũng có thể chịu được tải nặng.
Cuối cùng, loại vòng bi chéo thứ tư là vòng bi lăn kim. Loại ổ trục này có một con lăn kiểu kim được giữ cố định bằng hai vòng kiểu rãnh. Thiết kế này khiến chúng trở nên lý tưởng cho các ứng dụng đòi hỏi độ chính xác và độ chính xác cao nhưng cũng có thể chịu được tải nặng.
Ứng dụng của vòng bi lăn chéo
Robot và Tự động hóa
Vòng bi lăn chéo được sử dụng rộng rãi trong các hệ thống robot và tự động hóa. Thiết kế nhỏ gọn, độ cứng cao và độ chính xác tuyệt vời khiến nó trở nên lý tưởng cho cánh tay robot, máy gắp và đặt cũng như dây chuyền lắp ráp tự động. Những vòng bi này đảm bảo chuyển động trơn tru, chính xác, tăng hiệu quả và giảm thời gian ngừng hoạt động.
Công cụ máy móc
Trong ngành công nghiệp máy công cụ, vòng bi lăn chéo được sử dụng rộng rãi trong máy phay, máy tiện, máy mài và các thiết bị khác. Khả năng xử lý cả tải trọng hướng tâm và hướng trục khiến chúng trở thành lựa chọn hàng đầu cho các nguyên công gia công có độ chính xác cao.
Sản xuất chất bán dẫn
Ngành công nghiệp bán dẫn đòi hỏi độ chính xác và ổn định cao nhất trong quá trình sản xuất. Vòng bi lăn chéo mang lại độ chính xác vị trí tuyệt vời, độ ma sát thấp và tiếng ồn tối thiểu, khiến chúng phù hợp để sử dụng trong các thiết bị sản xuất chất bán dẫn như bộ xử lý tấm bán dẫn và máy kiểm tra.
Thiết bị y tế
Vòng bi lăn chéo đóng một vai trò quan trọng trong các thiết bị y tế như máy quét CT, máy chụp X-quang và robot phẫu thuật. Chuyển động trơn tru và khả năng chịu tải cao của chúng cho phép định vị chính xác, cho phép chụp ảnh y tế chính xác và các quy trình phẫu thuật an toàn hơn.
Hàng không vũ trụ và quốc phòng
Các ứng dụng hàng không vũ trụ và quốc phòng yêu cầu vòng bi có thể chịu được các điều kiện khắc nghiệt và mang lại hiệu suất đáng tin cậy. Vòng bi lăn chéo vượt trội trong những môi trường này, mang lại độ ma sát thấp, độ cứng cao và khả năng chống sốc và rung, khiến chúng phù hợp để sử dụng trong các hệ thống vệ tinh, thiết bị radar và hệ thống dẫn đường tên lửa.
Dụng cụ quang học và hình ảnh
Vòng bi lăn chéo được sử dụng trong nhiều thiết bị quang học và hình ảnh, bao gồm kính thiên văn, kính hiển vi và cụm ống kính máy ảnh. Khả năng xoay mượt mà và khả năng điều khiển chuyển động ổn định của chúng giúp đạt được hình ảnh rõ ràng, chất lượng cao.
Bao bì và In ấn
Trong máy đóng gói và in, vòng bi lăn chéo tạo điều kiện cho chuyển động chính xác của con lăn, đảm bảo căn chỉnh chính xác và chất lượng in ổn định. Độ cứng cao của các vòng bi này cũng giúp chống rung, giảm lỗi in và tăng năng suất tổng thể.
Robot công nghiệp và gia công CNC
Robot công nghiệp và trung tâm gia công CNC dựa vào vòng bi lăn chéo để có chuyển động chính xác và lặp lại, hỗ trợ quy trình sản xuất hiệu quả và cải thiện chất lượng sản phẩm.
Máy dệt
Máy móc dệt như máy dệt và máy kéo sợi được hưởng lợi từ khả năng chịu tải cao và độ chính xác của vòng bi lăn chéo, giúp cải thiện chất lượng vải và giảm việc bảo trì thiết bị.
Công nghiệp ô tô
Trong các ứng dụng ô tô, vòng bi lăn chéo được sử dụng trong nhiều bộ phận khác nhau, bao gồm hệ thống lái, cụm truyền động và bộ phận treo, đảm bảo hiệu suất trơn tru và đáng tin cậy.
Cấu trúc cơ bản của vòng bi lăn chéo Vòng bi lăn chéo bao gồm các vòng trong, vòng ngoài, con lăn, lồng và các bộ phận khác. Trong số đó, các con lăn có dạng hình trụ và được phân bố giữa các vòng trong và ngoài. Sự ăn khớp chặt chẽ giữa các con lăn và vòng trong và vòng ngoài giúp cho toàn bộ ổ trục có độ cứng và khả năng chịu tải cao.
Nguyên lý làm việc của vòng bi lăn chéo Khi vòng bi lăn chéo hoạt động, các con lăn được bố trí theo kiểu chéo, góc tiếp xúc với vòng trong và vòng ngoài đều là 90 độ. Thiết kế kết cấu đặc biệt này cho phép ổ trục chịu được lực hướng tâm, lực đẩy và lực hình chữ nhật cùng một lúc, do đó cải thiện khả năng chịu tải và độ ổn định khi vận hành.
Chất liệu của vòng bi lăn chéo
Hầu hết các vòng bi đều được làm bằng một loại thép được gọi là thép crom cacbon cao, thường được gọi là thép mạ crôm. Điều này được sử dụng vì lý do chi phí và độ bền. Vòng bi cũng được làm từ các vật liệu khác như thép không gỉ, gốm sứ và nhựa. Thép mạ crôm sẽ bị ăn mòn nếu tiếp xúc với độ ẩm nên, khi cần chống ăn mòn, vòng bi làm từ thép không gỉ loại 440 thường được sử dụng. Đây là loại thép có từ tính rất cứng, có khả năng chống ăn mòn tốt nhưng không thích hợp sử dụng với nước mặn và nhiều hóa chất. Thép không gỉ loại 316 được sử dụng cho các ứng dụng có tính ăn mòn cao hơn nhưng nó mềm hơn nhiều nên chỉ có thể được sử dụng khi tải trọng và tốc độ thấp. Gốm sứ (zirconia và silicon nitride) tốt cho việc sử dụng ở nhiệt độ rất ăn mòn hoặc nhiệt độ khắc nghiệt trong khi nhiều loại nhựa khác nhau phù hợp cho khả năng chống ăn mòn tốt đến rất tốt mặc dù chỉ thích hợp với tải trọng thấp và tốc độ thấp. Vòng bi thép không gỉ 316, vòng bi gốm và vòng bi nhựa không có từ tính.
Làm thế nào để duy trì vòng bi lăn chéo
Làm sạch
Khi tháo vòng bi lăn chéo để kiểm tra, trước tiên hãy sử dụng ảnh chụp và các phương pháp khác để ghi lại hình dáng bên ngoài. Ngoài ra, hãy kiểm tra lượng dầu bôi trơn còn lại và lấy mẫu dầu bôi trơn trước khi vệ sinh ổ lăn chữ thập.
Một. Việc làm sạch ổ trục chéo được chia thành làm sạch thô và làm sạch tinh, dưới đáy thùng chứa có thể đặt lưới kim loại.
b. Khi giặt thô, hãy dùng bàn chải thấm dầu để loại bỏ dầu mỡ hoặc chất bám dính. Tại thời điểm này, nếu vòng bi lăn chéo được quay trong dầu, hãy cẩn thận vì bề mặt lăn có thể bị hư hỏng do vật lạ.
c. Trong quá trình rửa sạch, quay từ từ ổ trục con lăn trong dầu, việc này phải được thực hiện cẩn thận.
Các chất tẩy rửa thường được sử dụng là dầu diesel hoặc dầu hỏa trung tính, không chứa nước, và đôi khi dung dịch kiềm ấm, v.v., được sử dụng khi cần thiết. Dù sử dụng chất tẩy rửa nào cũng phải được lọc thường xuyên để giữ sạch. Sau khi vệ sinh, bôi ngay dầu chống rỉ hoặc mỡ chống gỉ lên ổ lăn chữ thập.
Kiểm tra và phán xét
Để đánh giá liệu vòng bi lăn đã tháo dỡ có thể được tái sử dụng hay không, cần kiểm tra độ chính xác về kích thước, độ chính xác quay, độ hở bên trong, bề mặt tiếp xúc, bề mặt mương, lồng và vòng đệm. Kết quả kiểm tra có thể được đánh giá bởi những người sử dụng vòng bi tang trống quán tính hoặc những người thành thạo về vòng bi con lăn chéo.
Các tiêu chí đánh giá khác nhau tùy theo hiệu suất và tầm quan trọng cơ học, chu kỳ kiểm tra, v.v. Nếu xảy ra hư hỏng sau đây, không được tái sử dụng vòng bi lăn chéo và phải thay thế.
Kiểm soát ô nhiễm
Vòng bi lăn chéo rất nhạy cảm với ô nhiễm. Giữ môi trường làm việc sạch sẽ, không có bụi bẩn và các hạt khác có thể xâm nhập vào vòng bi. Sử dụng vòng đệm và tấm bảo vệ để bảo vệ vòng bi khỏi các chất gây ô nhiễm bên ngoài.
Cài đặt chính xác
Đảm bảo vòng bi lăn chéo được lắp đặt chính xác theo hướng dẫn của nhà sản xuất. Lắp vòng bi vào trục và vỏ một cách chính xác, đồng thời tránh sử dụng lực quá mạnh trong quá trình lắp đặt.
Tạo một liên minh
Kiểm tra sự căn chỉnh của trục và vỏ để đảm bảo chúng được căn chỉnh chính xác với nhau và các ổ trục. Sự lệch trục có thể gây ra sự mài mòn sớm và hư hỏng vòng bi.
Nguyên lý làm việc của vòng bi lăn chéo là gì
01
Bố trí con lăn
Vòng bi lăn chéo có hai bộ con lăn hình trụ được bố trí vuông góc với nhau. Sự sắp xếp này giống như hình chữ thập hoặc hình chữ "X", từ đó ổ trục có tên như vậy.
02
Nhẫn bên trong và bên ngoài
Vòng bi lăn chéo bao gồm hai vòng: vòng trong (hoặc vòng trong) và vòng ngoài (hoặc vòng ngoài). Vòng trong được cố định tại chỗ, còn vòng ngoài có thể xoay tự do.
03
Hướng dẫn con lăn
Việc bố trí con lăn chéo cho phép các con lăn tiếp xúc với vòng trong và vòng ngoài tại nhiều điểm cùng một lúc. Thiết kế tiếp xúc điểm này mang lại khả năng chịu tải và độ cứng vượt trội đồng thời giảm thiểu ma sát.
Đối với robot công nghiệp, lợi ích của vòng bi lăn chéo là gì
Xoay cực kỳ chính xác
Các con lăn được định vị theo cấu hình ngang 90 độ theo chiều dọc với nhau ở mặt trong của ổ lăn chéo. Giữa các con lăn, các miếng đệm hoặc miếng đệm được đặt để ngăn chặn các con lăn bị nghiêng và các con lăn không nhìn vào nhau, từ đó ngăn chặn mômen quay. Sự tăng giá. Hơn nữa, một bên con lăn không có hiện tượng tiếp xúc hoặc khóa; đồng thời, do vòng trong và vòng ngoài là cấu trúc tách rời nên khe hở có thể được thay đổi và có thể tạo ra chuyển động quay có độ chính xác cao ngay cả khi áp dụng tải trước.
Cài đặt và vận hành được đơn giản hóa
Sau khi lắp xong các con lăn và lồng, chúng được kết nối với nhau, khiến cho việc lắp đặt tương đối đơn giản.
Chịu được tải trọng hướng trục và hướng tâm lớn hơn
Vòng bi lăn ngang có thể chịu tải trọng hướng tâm lớn hơn, tải trọng trục, tải trọng mô men và các tải trọng khác vì các con lăn được đặt vuông góc với nhau trên bề mặt lăn rãnh chữ V 90 độ thông qua các miếng đệm.
Giảm đáng kể diện tích cần thiết để lắp đặt
Các vòng trong và ngoài của ổ trục chéo đã được thu nhỏ đến giới hạn kích thước nhỏ, kết cấu siêu mỏng gần với giới hạn kích thước nhỏ, có độ cứng cao nên phù hợp với các khớp nối hoặc bộ phận quay của robot công nghiệp, cũng như công việc quay của các trung tâm gia công. Bàn, bộ phận quay của bộ điều khiển, bàn xoay chính xác, thiết bị y tế, dụng cụ đo lường và thiết bị sản xuất vi mạch chỉ là một vài trong số các ứng dụng.
Cách chọn vòng bi lăn chéo chính xác
Kích thước là thông số quan trọng nhất. Trước hết, bạn cần biết kích thước của ổ trục mình cần, hoặc kích thước của thiết bị cần ổ trục này, từ đó xác định được kích thước của ổ trục.
Bởi vì vòng bi chéo có nhiều cấu trúc thậm chí có cùng kích thước bên ngoài nên có loại chia vòng ngoài (RB / RA / SX), loại chia vòng trong (RE) và cấu trúc tổng thể (RU / CRBH). Chìa khóa phụ thuộc vào việc bộ phận dẫn động chuyển động quay được lắp ở vòng trong hay vòng ngoài ổ trục. Nếu cần phải xoay vòng ngoài thì phải sử dụng kiểu chia vòng trong; nếu cần độ chính xác khi quay vòng trong thì phải sử dụng loại tích phân vòng trong. Cả vòng trong và vòng ngoài đều yêu cầu độ chính xác quay cao hơn, phù hợp với cấu trúc tổng thể của vòng trong và vòng ngoài.
Theo phương pháp lắp đặt, có hai loại vòng bi lăn chéo, một loại là vòng trong và vòng ngoài có lỗ lắp, giống như vòng bi xoay, việc lắp đặt tương đối đơn giản, được kết nối trực tiếp với thiết bị bằng cách kết nối bu lông; Loại còn lại là ở đó không có lỗ lắp ở vòng trong và vòng ngoài, chủ yếu thông qua vỏ ổ trục và mặt bích áp suất cũng như sự giao thoa của trục và đường kính ổ trục.
Loại con lăn chéo nào được sử dụng phải biết liệu nó có chịu được tải trọng do thiết bị đặt hay không và xác định xem nó có phù hợp theo yêu cầu về khả năng chịu lực của thiết kế thiết bị và tải trọng định mức của ổ trục tương ứng hay không.
Vòng bi chéo có 3 cấp độ chính xác là P5, P4 và P2. Độ chính xác ở mức P2 là cao nhất và độ chính xác của ổ trục được xác định theo yêu cầu về độ chính xác của thiết bị.
Thận trọng khi sử dụng Vòng bi lăn chéo
Lắp đặt và bôi trơn
Trong vòng bi lăn chéo, vì tất cả mỡ gốc lithium chất lượng cao đã được lắp đặt nên nó có thể được lắp đặt trực tiếp sau khi sử dụng. Tuy nhiên, so với vòng bi lăn thông thường, thể tích của không gian chứa nhỏ và chất bôi trơn có cấu trúc lăn tương đối khắc nghiệt nên cần phải bổ sung dầu mỡ định kỳ.
Việc bổ sung dầu mỡ được thực hiện thông qua một lỗ dầu được nối với đường dẫn dầu ở vòng trong và vòng ngoài. Khi mỡ được nạp lại sau mỗi 6 tháng đến 1 năm, vui lòng sử dụng cùng loại mỡ để bổ sung bên trong ổ trục.
Đồng thời, sau khi đổ đầy mỡ, mômen quay ban đầu sẽ tăng lên trong thời gian ngắn do lực cản của mỡ, khi mỡ thừa tràn ra khỏi phần bịt kín sẽ nhanh chóng trở về giá trị mô men xoắn bình thường.
Kiểm tra các bộ phận trước khi lắp đặt
Làm sạch vỏ hoặc các bộ phận lắp đặt khác, loại bỏ bụi bẩn và xác nhận rằng các gờ của từng bộ phận đều rõ ràng.
Gắn vào vỏ ổ trục hoặc trục
Vì là ổ trục có thành mỏng nên nó có xu hướng nghiêng khi lắp đặt. Sử dụng búa nhựa để tìm mức độ và gõ đều vào nó theo hướng chu vi, sau đó lắp từng chút một cho đến khi có thể xác nhận bằng âm thanh rằng bề mặt tiếp xúc đã hoàn toàn chặt chẽ.
Phương pháp lắp mặt bích nén bên
Sau khi đặt mặt bích nén bên vào vị trí, lắc nó tới lui nhiều lần theo hướng chu vi để điều chỉnh vị trí của các bu lông lắp.
Khi lắp bu lông nén và xiết bu lông bằng tay phải đảm bảo bu lông không bị vặn vào do lỗ bu lông bị lệch.
Việc siết chặt các bu lông nén có thể được chia thành 3-4 giai đoạn từ siết chặt tạm thời đến siết chặt cuối cùng. Các vít được siết chặt nhiều lần theo thứ tự các đường chéo. Khi siết chặt các bu lông nén của vòng trong hoặc vòng ngoài được chia thành hai phần, Trong quá trình siết chặt, vòng ngoài tích hợp hoặc vòng trong thường được điều chỉnh và xoay một chút, do đó độ lệch của vòng ngoài hoặc vòng trong vòng trong chia thành hai phần có thể được sửa chữa.
Thận trọng khi sử dụng
Vòng trong hoặc vòng ngoài được chia thành hai phần được làm bằng đinh tán hoặc bu lông đặc biệt. Sau khi các đai ốc được cố định, chúng không thể tách rời và được sử dụng trực tiếp trong vỏ ổ trục. Đồng thời, nếu sai thứ tự lắp ráp miếng đệm sẽ ảnh hưởng lớn đến hiệu suất quay của ổ trục, vì vậy vui lòng không tùy ý tháo rời ổ trục.
Đường may của vòng trong hoặc vòng ngoài có thể hơi lệch. Trước khi lắp đặt vỏ ổ trục, hãy nới lỏng các bu lông cố định vòng trong hoặc vòng ngoài và sửa lại bằng búa nhựa trước khi lắp. (Đinh tán cố định sẽ biến dạng cùng với vỏ ổ trục)
Khi lắp đặt hoặc tháo rời, không tác dụng ngoại lực lên đinh tán hoặc bu lông cố định.
Hãy chú ý đến dung sai kích thước của các bộ phận được lắp đặt. Nhấn mặt bích từ bên cạnh có thể ấn mạnh vào vòng trong hoặc vòng ngoài từ bên cạnh.
Lắp đặt đúng vòng bi lăn chéo
Việc lắp ổ lăn phuộc có được lắp đúng cách hay không sẽ ảnh hưởng đến độ chính xác, tuổi thọ và hiệu suất. Vì vậy, bộ phận thiết kế và lắp ráp phải nghiên cứu đầy đủ việc lắp đặt vòng bi. Hy vọng rằng việc lắp đặt sẽ được thực hiện theo tiêu chuẩn công việc. Khi lắp đặt vòng bi, bạn cần sử dụng đúng phương pháp và chú ý đến một số vấn đề khi lắp đặt. Cac chi tiêt như sau:
Phương pháp cài đặt
Vòng bi lăn chéo có thể được chia thành hai loại về phương pháp lắp đặt. Một là cả vòng trong và vòng ngoài đều có lỗ lắp. Giống như ổ trục xoay, việc lắp đặt nó tương đối đơn giản và được kết nối trực tiếp với thiết bị thông qua các bu lông kết nối; cái còn lại là Không có lỗ lắp ở vòng trong và vòng ngoài, chủ yếu là do sự ăn khớp giữa ổ trục và mặt bích ép cũng như đường kính trong của trục và ổ trục.
Phương pháp lắp đặt ổ trục khác nhau tùy thuộc vào cấu trúc ổ trục, độ khít và điều kiện. Nói chung, do trục chủ yếu quay nên vòng trong cần có khớp chặn. Vòng bi lỗ hình trụ thường được ép bằng máy ép hoặc lắp nóng. Trong trường hợp ứng dụng của lỗ côn, nó được lắp trực tiếp trên trục côn và được lắp bằng ống bọc ngoài. Khi lắp vào vỏ, nhìn chung có rất nhiều khe hở và có sự can thiệp vào vòng ngoài. Nó thường được ép vào bằng máy ép, hoặc cũng có một phương pháp lắp đặt co lại sau khi làm mát. Khi sử dụng đá khô làm chất làm mát và lắp khớp nối co ngót, hơi ẩm trong không khí sẽ ngưng tụ trên bề mặt ổ trục. Vì vậy cần phải có biện pháp phòng ngừa rỉ sét thích hợp.
