RB Series Vòng bi lăn chéo
(Sê -ri RB, Sê -ri CRB, Sê -ri NRXT)
RB Series Vòng bi lăn chéolà loại vòng bi con lăn chéo cơ bản, trong đó vòng ngoài có thể tách rời trong khi vòng trong được tích hợp với thân chính. Vòng ngoài được chia thành hai phần và vòng xoay bên trong.
Loại này phù hợp cho các phần cần một vòng bên trong với độ chính xác cao.
Đó là lý do tại sao các vòng bi của RB sê -ri được sử dụng rộng rãi trong lĩnh vực robot công nghiệp, thiết bị y tế, bàn quay vòng của các trung tâm gia công, bàn quay chính xác, bảng lập chỉ mục, radar quân sự, v.v.
Tại sao chọn Vòng bi con lăn tedin?
- Độ chính xác và độ cứng nâng cao:Tất cả ba loạt đảm bảo xoay ổn định dưới tải kết hợp.
- Tùy chọn tùy chỉnh:Tải trước, giải phóng mặt bằng và các giải pháp niêm phong phù hợp với ứng dụng của bạn.
- Hiệu suất đáng tin cậy:Được thiết kế để giảm thiểu hao mòn, giảm bảo trì và mở rộng tuổi thọ dịch vụ.
- Các ứng dụng công nghiệp đa dạng:Từ máy công cụ và robot đến hàng không vũ trụ và các thiết bị y tế.
Tedin's RB, CRB và NRXT Series Vòng bi vượt qua cung cấp độ chính xác, độ ổn định và độ bền cho một loạt cácCao - Hệ thống quay hiệu suất, đảm bảo kết quả vượt trội trong môi trường công nghiệp đòi hỏi.
Một - Giải pháp dừng
Đội chuyên nghiệp
chất lượng cao
Hướng dẫn cài đặt và bảo trì ổ trục chéo
1. Chuẩn bị bề mặt lắp
Làm sạch vỏ, trục và bất kỳ bề mặt tiếp xúc nào để loại bỏ bụi bẩn, bụi hoặc mảnh vụn. Đảm bảo tất cả các Burrs hoặc các cạnh sắc nét được làm mịn để ngăn ngừa thiệt hại trong quá trình lắp đặt.
2. Chèn mang
Thin - Vòng bi có tường có xu hướng nghiêng. Nhẹ nhàng chạm vào ổ trục vào ghế hoặc lên trục bằng vồ nhựa. Tấn công đều xung quanh chu vi theo gia số nhỏ cho đến khi ổ trục được ngồi hoàn toàn. Xác nhận căn chỉnh thông qua kiểm tra trực quan và phản hồi xúc giác.
3. Bôi trơn
Áp dụng dầu mỡ hoặc dầu được khuyến nghị đều cho tất cả các yếu tố và macsways trước khi hoạt động đầu tiên. Đảm bảo phạm vi bảo hiểm hoàn toàn trong khi tránh bôi trơn -, có thể làm tăng nhiệt độ và rò rỉ.
4. Điều chỉnh tải trước và giải phóng mặt bằng
Kiểm tra độ thanh thải trục và xuyên tâm theo thông số kỹ thuật của loạt ổ trục. Áp dụng preload dần dần cho vòng bi yêu cầu, đảm bảo độ cứng thích hợp mà không quá tải. Giải phóng mặt bằng chính xác là điều cần thiết cho vòng quay trơn tru, độ cứng cao và tuổi thọ dài.
5. Kiểm tra cuối cùng
Xoay thủ công ổ trục để đảm bảo chuyển động trơn tru, thậm chí. Lắng nghe những tiếng động khác thường và cảm thấy kháng cự. Xác minh rằng ổ trục được đặt đầy đủ và căn chỉnh trước khi bắt đầu hoạt động.
6. Giám sát hoạt động
Trong quá trình sử dụng ban đầu, theo dõi nhiệt độ, độ rung và độ nhiễu. Đảm bảo bôi trơn và căn chỉnh thích hợp, và điều chỉnh nếu cần thiết để duy trì hiệu suất tối ưu.

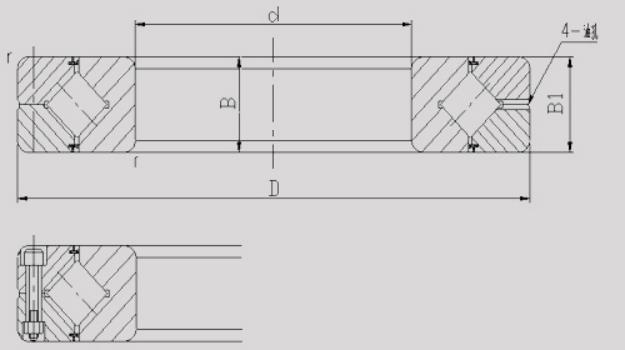

Danh mục sản phẩm
|
Kích thước (mm) |
Xếp hạng tải |
Cân nặng |
Kiểu |
|||||
|
I.D. |
O.D |
Chiều rộng |
Radial (KN) |
|||||
|
d |
D |
B |
C |
Đồng |
Kg |
|
|
NSK |
|
100 |
140 |
16 |
31.7 |
48.6 |
0.83 |
RB10016 |
||
|
150 |
20 |
33.1 |
50.9 |
1.45 |
RB10020 |
CRB10020 |
NRXT10020 |
|
|
110 |
135 |
12 |
12.5 |
24.1 |
0.4 |
RB11012 |
||
|
145 |
15 |
23.7 |
41.5 |
0.75 |
RB11015 |
|||
|
160 |
20 |
34 |
54 |
1.56 |
RB11020 |
CRB11020 |
NRXT11020 |
|
|
120 |
150 |
16 |
24.2 |
43.2 |
0.72 |
RB12016 |
||
|
170 |
20 |
36 |
62 |
1.6 |
NRXT12020 |
|||
|
180 |
25 |
66.9 |
100 |
2.62 |
RB12025 |
CRB12025 |
NRXT12025 |
|
|
130 |
160 |
15 |
25 |
46.7 |
0.72 |
RB13015 |
||
|
190 |
25 |
69.5 |
107 |
2.82 |
RB13025 |
CRB13025 |
NRXT13025 |
|
|
140 |
175 |
16 |
25.9 |
50.1 |
1 |
RB14016 |
||
|
200 |
25 |
74.8 |
121 |
2.96 |
RB14025 |
CRB14025 |
NRXT14025 |
|
|
150 |
180 |
13 |
27 |
53.5 |
0.68 |
RB15013 |
||
|
210 |
25 |
76.8 |
128 |
3.16 |
RB15025 |
CRB15025 |
NRXT15025 |
|
|
230 |
30 |
100 |
156 |
5.3 |
RB15030 |
CRB15030 |
NRXT15030 |
|
|
160 |
220 |
25 |
81.7 |
135 |
3.14 |
RB16025 |
||
|
170 |
220 |
20 |
29 |
62.1 |
2.21 |
RB17020 |
||
|
180 |
240 |
25 |
84 |
143 |
3.44 |
RB18025 |
||
|
190 |
240 |
25 |
41.7 |
82.9 |
2.99 |
RB19025 |
||
|
200 |
260 |
25 |
84.2 |
157 |
4 |
RB20025 |
CRB20025 |
|
|
280 |
30 |
114 |
200 |
6.7 |
RB20030 |
CRB20030 |
NRXT20030 |
|
|
295 |
35 |
151 |
252 |
9.6 |
RB20035 |
CRB20035 |
||
|
220 |
280 |
25 |
92.3 |
171 |
4.1 |
RB22025 |
||
|
240 |
300 |
25 |
68.3 |
145 |
4.5 |
RB24025 |
||
|
250 |
310 |
25 |
69.3 |
150 |
5 |
RB25025 |
CRB25025 |
NRXT25025 |
|
330 |
30 |
126 |
244 |
8.1 |
RB25030 |
CRB25030 |
NRXT25030 |
|
|
355 |
40 |
195 |
348 |
14.8 |
RB25040 |
CRB25040 |
||
|
300 |
360 |
25 |
76.3 |
178 |
5.9 |
RB30025 |
CRB30025 |
NRXT30025 |
|
395 |
35 |
183 |
367 |
13.4 |
RB30035 |
CRB30035 |
NRXT30035 |
|
|
405 |
40 |
212 |
409 |
17.2 |
RB30040 |
CRB30040 |
NRXT30040 |
|
|
350 |
400 |
20 |
54.1 |
143 |
3.9 |
RB35020 |
||
|
400 |
480 |
35 |
156 |
370 |
14.5 |
RB40035 |
CRB40035 |
NRXT40035 |
|
510 |
40 |
241 |
531 |
23.5 |
RB40040 |
CRB40040 |
NRXT40040 |
|
|
580 |
70 |
470 |
811 |
72.4 |
CRB40070 |
|||
|
450 |
500 |
25 |
61.7 |
182 |
6.6 |
RB45025 |
||
|
500 |
550 |
25 |
65.5 |
201 |
7.3 |
RB50025 |
||
|
600 |
40 |
239 |
607 |
26 |
RB50040 |
CRB50040 |
NRXT50040 |
|
|
625 |
50 |
267 |
653 |
41.7 |
RB50050 |
CRB50050 |
NRXT50050 |
|
|
680 |
70 |
653 |
1330 |
86.1 |
CRB50070 |
|||
|
600 |
700 |
40 |
264 |
721 |
29 |
RB60040 |
CRB60040 |
NRXT60040 |
|
780 |
70 |
700 |
1540 |
102 |
CRB60070 |
|||
|
870 |
120 |
1490 |
2800 |
274 |
CRB600120 |
|||
|
700 |
815 |
45 |
281 |
836 |
46 |
RB70045 |
CRB70045 |
|
|
880 |
70 |
766 |
1810 |
115 |
CRB70070 |
|||
|
1020 |
150 |
1980 |
3820 |
478 |
CRB700150 |
|||
|
800 |
950 |
70 |
468 |
1330 |
105 |
RB80070 |
CRB80070 |
|
|
1030 |
100 |
1140 |
2640 |
247 |
CRB800100 |
|||
|
900 |
1050 |
70 |
494 |
1490 |
120 |
RB90070 |
||
|
1000 |
1250 |
110 |
1220 |
3220 |
360 |
RB1000110 |
||
|
1250 |
1500 |
110 |
1350 |
3970 |
440 |
RB1250110 |
||
