Vòng bi bàn quay YRT

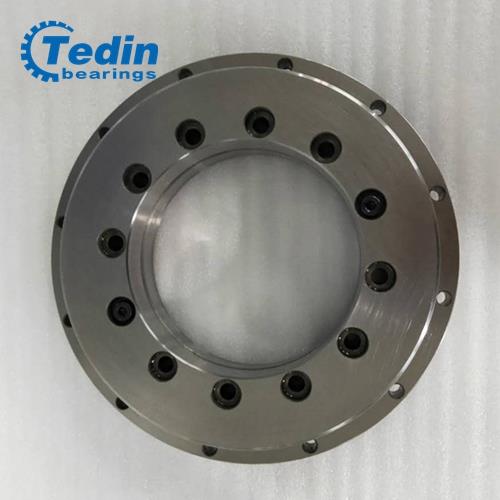

YRT rotary table bearings

YRT Vòng bi bàn quay vòng bi lăn hình trụ kết hợp hướng tâm và xuyên tâm, bao gồm hai vòng bi lăn kim lực đẩy và một ổ lăn hình trụ hướng tâm với sự kết hợp của tải trước trục và hướng tâm. Để thuận tiện cho việc vận chuyển và cố định, hai hoặc ba vít đối xứng được gắn chặt vào hai vòng để ngăn con lăn và vòng tạo ra va chạm ảnh hưởng đến độ chính xác của vòng bi.

Vòng bi YRT được bôi trơn bằng mỡ xà phòng phức hợp liti và có thể được bôi trơn qua vòng ngoài và vòng chữ L. Vòng bi YRT được cung cấp cùng với con dấu. Nhiệt độ hoạt động của ổ trục bàn quay: Ổ trục bàn quay phù hợp với nhiệt độ hoạt động từ 30 ° C đến 120 ° C.

Loại vòng bi này có khả năng chịu lực dọc trục và xuyên tâm cao. Hightiltstiffness và độ chính xác cao. Nó phù hợp với bàn quay, mâm cặp và đầu phay cũng như cấu hình ổ trục trong đo lường và thí nghiệm. Loại vòng bi này cũng có yêu cầu cao về sự ăn khớp của các bộ phận thiết bị. Mômen siết của các vít lắp phải được kiểm soát trong quá trình lắp đặt.

Vòng bi loạt này phù hợp cho các ứng dụng có tốc độ thấp và chu kỳ quay ngắn, và có yêu cầu cao hơn về độ cứng và độ chính xác, ví dụ, bàn làm việc quay, đầu chỉ mục, v.v.

Các tính năng của vòng bi YRT:

Độ chính xác cao: độ chính xác với cấp P4, P2.
Khả năng chịu tải cao: Vòng bi YRTKhông hỗ trợ tải trọng hướng tâm, tải trọng hướng tâm và tải trọng phát triển.
Highrigidity: YRTseriesbearingsarewithpreload.
Tốc độ cao: YRTSseriesbearingscanbeappliedinthehighspeedworkingcondition.

Lắp đặt vòng bi:

1. đặt YRT Bearing vào Bearing House;

2.YRT Bearing và Bearing House là giải phóng mặt bằng phù hợp;

3.Vặn chặt các vít gắn vòng ngoài theo cách Chéo;

4. ấn Bàn quay vào Vòng bi YRT;

5.Mặt khác của Vòng bi YRT Kết nối với mặt bích;

6.Rotary Table và YRT Bearing được co lại phù hợp;

7. căn chỉnh mặt bích. YRT mang、Bàn xoay;

8. siết chặt vít lắp vòng trong theo cách chéo;

9. kết nốicácmặt bích và vòng bi để bàn xoay với vít gắn;

Danh mục vòng bi YRT:

YRT bearing structure

Số mô hình	kích thước ranh giới								Xếp hạng tải cơ bản (KN)				Giới hạn tốc độ (dầu mỡ)	Trọng lượng Kg
	kích thước ranh giới								tải dọc trục		tải trọng hướng tâm
	d	D	H	H1	C	D1	J	J1	năng động	tĩnh	năng động	tĩnh
	đơn vị ： mm								Ca	Coa	Cr	Cor	r / phút
YRT50	50	126	30	20	10	105	63	116	38	158	28.5	49.5	440	1.6
YRT80	80	146	35	23.35	12	130	92	138	56	255	42.5	100	530	2.4
YRT100	100	185	38	25	12	160	112	170	76.5	415	47.5	120	430	4
YRT120	120	210	40	26	12	184	135	195	102	540	52	143	340	5.3
YRT150	150	240	40	26	12	214	165	225	112	630	56	170	320	6.2
YRT180	180	280	43	29	15	244	194	260	118	710	69.5	200	280	7.7
YRT200	200	300	45	30	15	274	215	285	120	765	81.5	220	260	9.7
YRT260	260	385	55	36.5	18	345	280	365	160	1060	93	290	200	18.3
YRT325	325	450	60	40	20	415	342	430	275	1930	120	345	170	25
YRT395	395	525	65	42.5	20	486	415	505	300	2280	186	655	140	33
YRT460	460	600	70	46	22	560	482	580	355	2800	200	765	120	45
YRT580	580	750	90	60	30	700	610	720	490	4250	228	965	80	89
YRT650	650	870	122	78	34	800	680	830	1040	8000	490	1800	65	170
YRT850	850	1095	124	80.5	37	1018	890	1055	1000	8650	455	1730	50	253
YRT950	950	1200	132	86	40	1130	990	1160	1290	11400	530	2040	40	312
YRT1030	1030	1300	145	92.5	40	1215	1075	1255	1380	12000	620	2650	39	375

Số mô hình	Sửa các lỗ								Pitch	Siết chặt mô-men xoắn	Mômen ma sát	Độ chính xác khi quay
	Các lỗ của vòng trongCác lỗ của vòng trong
	Sửa các lỗ				Sửa các lỗ		Chiết lỗ ren
	d1	d2	a	định lượng	d3	định lượng	G	định lượng	xt	Nm	Nm	buổi chiều
	mm			định lượng	mm	định lượng	G	định lượng	số lượng xt	Nm	Nm	buổi chiều
YRT50	5.6	—	—	12	5.6	12	—	—	12x30°	8.5	2.5	2
YRT80	5.6	10	4	12	4.6	12	—	—	12x30°	8.5	3	3
YRT100	5.6	10	5.4	18	5.6	15	M5	3	18 x 20°	8.5	3	3
YRT120	7	11	6.2	24	7	21	M8	3	24 x 15°	14	7	3
YRT150	7	11	6.2	36	7	33	M8	3	36x10°	14	10	3
YRT180	7	11	6.2	48	7	45	M8	3	48x7.5°	14	12	4
YRT200	7	11	6.2	48	7	45	M8	3	48x7.5°	14	14	4
YRT260	9.3	15	8.2	36	9.3	33	M12	3	36x10°	34	20	6
YRT325	9.3	15	8.2	36	9.3	33	M12	3	36x10°	34	40	6
YRT395	9.3	15	8.2	48	9.3	45	M12	3	48x7.5°	34	55	6
YRT460	9.3	15	8.2	48	9.3	45	M12	3	48x7.5°	34	70	6
YRT580	11.4	18	11	48	11.4	42	M12	6	48x7.5°	68	140	10
YRT650	14	20	13	48	14	42	M12	6	48x7.5°	116	200	10
YRT850	18	26	17	60	18	54	M16	6	60x6°	284	300	12
YRT950	18	26	17	60	18	54	M16	6	60x6°	284	600	12
YRT1030	18	26	17	72	18	66	M16	6	72x5°	284	800	12
