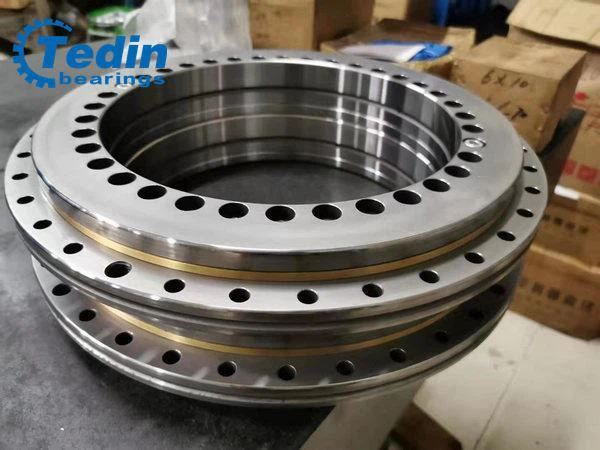

Vòng bi bàn xoay YRT
Vòng bi bàn xoay YRT bao gồm một tập hợp các vòng ghế đẩy / xuyên tâm, vòng trục lực đẩy / xuyên tâm, máy giặt lực đẩy, hai cụm lồng lăn và một bộ con lăn hình trụ xuyên tâm. Vòng ghế và vòng trục có các lỗ vít phân bố đều để lắp đặt. Loại vòng bi này có khả năng chịu tải trục cao và xuyên tâm cao, độ cứng nghiêng cao và độ chính xác cực cao. Nó phù hợp cho bàn quay và các thiết bị đo lường và thử nghiệm. Vòng bi bàn xoay YRT cũng có yêu cầu tương đối cao đối với các bộ phận thiết bị phù hợp. Trong quá trình lắp đặt, mô-men xoắn thắt chặt của ốc vít lắp đặt cần phải được kiểm soát.
Ứng dụng: Nó được sử dụng rộng rãi trong các bảng quay chính xác, máy mài dọc, đầu lập chỉ mục, máy hobbing bánh răng, trục phôi máy phay bánh răng và các thiết bị chính xác khác.
Lắp đặt vòng bi bàn xoay YRT:
1. Các yêu cầu đối với cấu trúc phù hợp được thể hiện trong hình dưới đây. Trong quá trình vận chuyển, vít cố định bảo vệ các bộ phận mang. Để tạo thuận lợi cho việc cài đặt trung tâm, vít cố định có thể được nới lỏng trong quá trình cài đặt. Sau khi cài đặt, vít thiết lập nên được thắt chặt một lần nữa hoặc thay thế bằng vít thiết lập.
2. L-phần vòng 2 có thể được cài đặt có hoặc không có một vòng hỗ trợ bổ sung
a) Mã vòng bi YRT, không có vòng hỗ trợ
b) Vòng hỗ trợ với vòng L-section, mang mã YRT... VSP, Toàn bộ bề mặt của vòng L-phần phải được hỗ trợ.
3. Lực lượng lắp ráp chỉ có thể được truyền qua vòng bi được cài đặt, không phải thông qua các yếu tố lăn.
4. Vít thiết lập nên được thắt chặt với một cờ lê mô-men xoắn ở dạng chéo, như thể hiện trong Hình 2.
5. Không tách rời hoặc trao đổi các bộ phận mang để lắp đặt và tháo gỡ.
6. Mô-men xoắn ma sát bắt đầu là 3 ~ 3,5 lần mô-men xoắn ma sát mang được liệt kê trong bảng kích thước.
Vòng bi bàn xoay tiêu chuẩn YRT (vòng bi bàn quay YRT):
Cấu trúc kết hợp xuyên tâm lực đẩy có thể chịu tải trọng trục hai chiều, tải xuyên tâm và thời điểm lật cùng một lúc. Vòng bi được trang bị đồng đều với các lỗ lắp, có thể được cố định trực tiếp vào vòng bi bằng bu lông. Vòng bi đã được nạp sẵn tại thời điểm lắp đặt, và không cần phải điều chỉnh độ thanh toán trong quá trình lắp đặt. Dòng vòng bi bàn xoay YRT phù hợp với điều kiện làm việc cần thiết cho tốc độ thấp, chu kỳ hoạt động ngắn, độ cứng và độ chính xác cao, chẳng hạn như bàn quay, đầu lập chỉ mục, v.v.
Số Mô hình | kích thước ranh giới | Xếp hạng tải cơ bản (KN) | Hạn chế tốc độ (mỡ bôi trơn) | Trọng lượng Kg | ||||||||||
tải trục | tải xuyên tâm | |||||||||||||
D | D | H | H1 (Bằng cấp 2) | C | D1 (định) | J | Công viên J1 | Động | Tĩnh | Động | Tĩnh | |||
đơn vị: mm | Ca | Coa | Cr | Cor | r/phút | |||||||||
YRT50 (YRT50) | 50 | 126 | 30 | 20 | 10 | 105 | 63 | 116 | 38 | 158 | 28.5 | 49.5 | 440 | 1.6 |
YRT80 (YRT80) | 80 | 146 | 35 | 23.35 | 12 | 130 | 92 | 138 | 56 | 255 | 42.5 | 100 | 530 | 2.4 |
YRT100 (YRT100) | 100 | 185 | 38 | 25 | 12 | 160 | 112 | 170 | 76.5 | 415 | 47.5 | 120 | 430 | 4 |
YRT120 (YRT120) | 120 | 210 | 40 | 26 | 12 | 184 | 135 | 195 | 102 | 540 | 52 | 143 | 340 | 5.3 |
YRT150 (YRT150) | 150 | 240 | 40 | 26 | 12 | 214 | 165 | 225 | 112 | 630 | 56 | 170 | 320 | 6.2 |
YRT180 (YRT180) | 180 | 280 | 43 | 29 | 15 | 244 | 194 | 260 | 118 | 710 | 69.5 | 200 | 280 | 7.7 |
YRT200 (YRT200) | 200 | 300 | 45 | 30 | 15 | 274 | 215 | 285 | 120 | 765 | 81.5 | 220 | 260 | 9.7 |
YRT260 (YRT260) | 260 | 385 | 55 | 36.5 | 18 | 345 | 280 | 365 | 160 | 1060 | 93 | 290 | 200 | 18.3 |
YRT325 (YRT325) | 325 | 450 | 60 | 40 | 20 | 415 | 342 | 430 | 275 | 1930 | 120 | 345 | 170 | 25 |
YRT395 (YRT395) | 395 | 525 | 65 | 42.5 | 20 | 486 | 415 | 505 | 300 | 2280 | 186 | 655 | 140 | 33 |
YRT460 (YRT460) | 460 | 600 | 70 | 46 | 22 | 560 | 482 | 580 | 355 | 2800 | 200 | 765 | 120 | 45 |
YRT580 (YRT580) | 580 | 750 | 90 | 60 | 30 | 700 | 610 | 720 | 490 | 4250 | 228 | 965 | 80 | 89 |
YRT650 (YRT650) | 650 | 870 | 122 | 78 | 34 | 800 | 680 | 830 | 1040 | 8000 | 490 | 1800 | 65 | 170 |
YRT850 (YRT850) | 850 | 1095 | 124 | 80.5 | 37 | 1018 | 890 | 1055 | 1000 | 8650 | 455 | 1730 | 50 | 253 |
YRT950 (YRT950) | 950 | 1200 | 132 | 86 | 40 | 1130 | 990 | 1160 | 1290 | 11400 | 530 | 2040 | 40 | 312 |
YRT1030 (YRT1030) | 1030 | 1300 | 145 | 92.5 | 40 | 1215 | 1075 | 1255 | 1380 | 12000 | 620 | 2650 | 39 | 375 |
Số Mô hình | Sửa lỗ | Nốt | Mô-men xoắn thắt chặt | Mô-men xoắn ma sát | Độ chính xác xoay | |||||||
Lỗ của vòng trong Lỗ của vòng trong | ||||||||||||
Sửa lỗ | Sửa lỗ | Lỗ chỉ chiết xuất | ||||||||||
d1 (bằng) | d2 (D2) | A | số lượng | d3 (định) | số lượng | G | số lượng | Xt | Nm | Nm | Am | |
Mm | Mm | số lượng x t | ||||||||||
YRT50 (YRT50) | 5.6 | — | — | 12 | 5.6 | 12 | — | — | 12x30° | 8.5 | 2.5 | 2 |
YRT80 (YRT80) | 5.6 | 10 | 4 | 12 | 4.6 | 12 | — | — | 12x30° | 8.5 | 3 | 3 |
YRT100 (YRT100) | 5.6 | 10 | 5.4 | 18 | 5.6 | 15 | M5 (M5) | 3 | 18 x 20° | 8.5 | 3 | 3 |
YRT120 (YRT120) | 7 | 11 | 6.2 | 24 | 7 | 21 | M8 (M8) | 3 | 24 x 15° | 14 | 7 | 3 |
YRT150 (YRT150) | 7 | 11 | 6.2 | 36 | 7 | 33 | M8 (M8) | 3 | 36x10° | 14 | 10 | 3 |
YRT180 (YRT180) | 7 | 11 | 6.2 | 48 | 7 | 45 | M8 (M8) | 3 | 48x7,5° | 14 | 12 | 4 |
YRT200 (YRT200) | 7 | 11 | 6.2 | 48 | 7 | 45 | M8 (M8) | 3 | 48x7,5° | 14 | 14 | 4 |
YRT260 (YRT260) | 9.3 | 15 | 8.2 | 36 | 9.3 | 33 | M12 | 3 | 36x10° | 34 | 20 | 6 |
YRT325 (YRT325) | 9.3 | 15 | 8.2 | 36 | 9.3 | 33 | M12 | 3 | 36x10° | 34 | 40 | 6 |
YRT395 (YRT395) | 9.3 | 15 | 8.2 | 48 | 9.3 | 45 | M12 | 3 | 48x7,5° | 34 | 55 | 6 |
YRT460 (YRT460) | 9.3 | 15 | 8.2 | 48 | 9.3 | 45 | M12 | 3 | 48x7,5° | 34 | 70 | 6 |
YRT580 (YRT580) | 11.4 | 18 | 11 | 48 | 11.4 | 42 | M12 | 6 | 48x7,5° | 68 | 140 | 10 |
YRT650 (YRT650) | 14 | 20 | 13 | 48 | 14 | 42 | M12 | 6 | 48x7,5° | 116 | 200 | 10 |
YRT850 (YRT850) | 18 | 26 | 17 | 60 | 18 | 54 | M16 (bằng 16) | 6 | 60x6° | 284 | 300 | 12 |
YRT950 (YRT950) | 18 | 26 | 17 | 60 | 18 | 54 | M16 (bằng 16) | 6 | 60x6° | 284 | 600 | 12 |
YRT1030 (YRT1030) | 18 | 26 | 17 | 72 | 18 | 66 | M16 (bằng 16) | 6 | 72x5° | 284 | 800 | 12 |
Vòng bi xoay tốc độ cao YRTS:
Dòng sản phẩm tốc độ cao YRTS có hai vòng đẩy và một vòng tròn xuyên tâm như vòng bi bàn xoay tiêu chuẩn YRT: phần trục bao gồm hai cụm lồng lăn hình trụ lực đẩy, một vòng ngoài, một vòng trong hình chữ L và hai vòng trong, tải trước phụ trợ kết hợp được áp dụng sau khi lắp đặt. Phần xuyên tâm là lắp ráp lồng lăn hình trụ được hướng dẫn bởi lồng, và tải trước cũng được áp dụng theo hướng xuyên tâm; vòng ngoài, vòng trong hình chữ L, và vòng trong thứ hai có lỗ gắn, và bản thân vòng bi Nó được cố định bằng cách kết nối bu lông để đảm bảo lắp đặt, vận chuyển và xử lý.
Vòng bi bàn quay dòng tốc độ cao YRTS, cấu trúc và kích thước bên ngoài giống như vòng bi bàn quay dòng tiêu chuẩn YRT, nhưng thiết kế cấu trúc bên trong đặc biệt của nó làm cho nó có tốc độ giới hạn cao hơn và lực ma sát trong toàn bộ phạm vi tốc độ thấp hơn và đồng đều. Do đó, nó phù hợp cho các ứng dụng tương tự như dòng tiêu chuẩn YRT nhưng đòi hỏi ma sát thấp hơn và tốc độ cao, chẳng hạn như các ứng dụng mang trục truyền động trực tiếp, đặc biệt thích hợp cho việc lựa chọn vòng bi trong cấu trúc của bàn xoay CNC.
Đối với các yêu cầu độ chính xác cao hơn, loạt bài này cũng có thể cung cấp độ chính xác chạy trục và xuyên tâm cao hơn.
Vòng bi bàn xoay dòng YRT và YRTS sử dụng mỡ bôi trơn TURMOGREASE L802EP do công ty LUBCON của Đức sản xuất. Nhiệt độ áp dụng là -35C đến 140C. Nó tương thích với NBR, FKM, PTFE và PA66. YRT và YRTS loạt mang vòng ngoài và vòng trong hình chữ L được cung cấp với các lỗ dầu cho relubrication.
Số Mô hình | kích thước ranh giới | Xếp hạng tải cơ bản (KN) | Trọng lượng Kg | ||||||||||
Trục | hướng tâm | ||||||||||||
D | D | T | H | C | d1 (bằng) | đ (định) | Dm | tải động | tải tĩnh | tải động | tải tĩnh | ||
đơn vị:mm | Ca | Coa | Cr | Cor | |||||||||
YRTS200 (YRTS200) | 200 | 300 | 45 | 30 | 15 | 274 | 215 | 285 | 155 | 840 | 94 | 226 | 9.7 |
YRTS260 (YRTS260) | 260 | 385 | 55 | 36.5 | 18 | 345 | 280 | 365 | 173 | 1050 | 110 | 305 | 18.3 |
YRTS325 (YRTS325) | 325 | 450 | 60 | 40 | 20 | 415 | 342 | 430 | 191 | 1260 | 109 | 320 | 25 |
YRTS395 (YRTS395) | 395 | 525 | 65 | 42.5 | 20 | 486 | 415 | 505 | 214 | 1540 | 121 | 390 | 33 |
YRTS460 (YRTS460) | 460 | 600 | 70 | 46 | 22 | 560 | 482 | 580 | 221 | 1690 | 168 | 570 | 45 |
Số Mô hình | sửa lỗ | Nốt | Mô-men xoắn thắt chặt | Mô-men xoắn ma sát | Giới hạn tốc độ | |||||||
Lỗ của vòng trong | Lỗ của vòng trong | |||||||||||
sửa lỗ | sửa lỗ | Lỗ chỉ chiết xuất | ||||||||||
Làm | Ds | Ts | uantity (uantity) | Dl | số lượng | G | số lượng | Xt | Nm | Nm | mỡ r / phút | |
Mm | Mm | số lượng x t | ||||||||||
YRTS200 (YRTS200) | 7 | 11 | 6.2 | 48 | 7 | 45 | M8 (M8) | 3 | 48x7,5° | 14 | 14 | 1160 |
YRTS260 (YRTS260) | 9.3 | 15 | 8.2 | 36 | 9.3 | 33 | M12 | 3 | 36 x 10° | 34 | 20 | 910 |
YRTS325 (YRTS325) | 9.3 | 15 | 8.2 | 36 | 9.3 | 33 | M12 | 3 | 36 x 10° | 34 | 40 | 760 |
YRTS395 (YRTS395) | 9.3 | 15 | 8.2 | 48 | 9.3 | 45 | M12 | 3 | 48x7,5° | 34 | 55 | 650 |
YRTS460 (YRTS460) | 9.3 | 15 | 8.2 | 48 | 9.3 | 45 | M12 | 3 | 48x7,5° | 34 | 70 | 560 |
ZKLDF đẩy vòng bi tiếp xúc góc loạt bàn xoay:
Vòng bi bàn xoay dòng ZKLDF bao gồm một vòng ngoài tích hợp, hai vòng bên trong, và hai bộ quả bóng thép và cụm lồng, với góc tiếp xúc là 60 °. Vòng ngoài và vòng trong được cung cấp các lỗ lắp để tạo thuận lợi cho việc lắp đặt và cố định vòng bi thông qua các bu lông kết nối. Bản thân vòng bi được cố định bằng cách kết nối bu lông để đảm bảo lắp đặt, vận chuyển và xử lý.
ZKLDF lực đẩy góc tiếp xúc với loạt vòng bi bàn quay có vỏ niêm phong ở cả hai bên để ngăn chặn sự xâm nhập của bụi bẩn bên ngoài và các tạp chất và rò rỉ mỡ bên trong. Chúng được bôi trơn bằng mỡ gốc bari hợp chất, và cũng có thể được miễn cưỡng thông qua các lỗ dầu trên vòng ngoài.
ZKLDF đẩy vòng bi tiếp xúc góc loạt bảng quay thông qua một góc tiếp xúc hai chiều 60 ° và thiết kế cấu trúc bóng hai hàng, vì vậy họ có thể chịu tải xuyên tâm. Tải trọng truyền tải hai chiều và thời điểm lật; cấu trúc đặc biệt của thiết kế lồng bằng đồng làm cho nó có sức mạnh cao hơn và mô-men xoắn ma sát cao hơn. Do đó, dòng vòng bi này phù hợp với tốc độ siêu cao, hoạt động lâu dài và độ cứng cao, độ chính xác cao cần thiết.
loại vòng bi | kích thước ranh giới | sửa lỗ | ||||||||||||||||||||||
D | D | H | H1 (Bằng cấp 2) | D1 (định) | D2 (D2) | J | Công viên J1 | vòng trong | vòng ngoài | |||||||||||||||
đơn vị: mm | d1 (bằng) | d2 (D2) | A | số lượng | d3 (định) | số lượng | ||||||||||||||||||
Mm | Mm | |||||||||||||||||||||||
ZKLDF100 (ZKLDF100) | 100 | 185 | 38 | 25 | 160 | 136 | 112 | 170 | 5.6 | 10 | 5.4 | 16 | 5.6 | 15 | ||||||||||
ZKLDF120 | 120 | 210 | 40 | 26 | 184 | 159 | 135 | 195 | 7 | 11 | 6.2 | 22 | 7 | 21 | ||||||||||
ZKLDF150 (ZKLDF150) | 150 | 240 | 40 | 26 | 214 | 188 | 165 | 225 | 7 | 11 | 6.2 | 34 | 7 | 33 | ||||||||||
ZKLDF200 (ZKLDF200) | 200 | 300 | 45 | 30 | 274 | 243 | 215 | 285 | 7 | 11 | 6.2 | 46 | 7 | 45 | ||||||||||
ZKLDF260 (Bằng ZKLDF260) | 260 | 385 | 55 | 36.5 | 345 | 313 | 280 | 365 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | ||||||||||
ZKLDF325 | 325 | 450 | 60 | 40 | 415 | 380 | 342 | 430 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | ||||||||||
ZKLDF395 | 395 | 525 | 65 | 42.5 | 486 | 450 | 415 | 505 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 | ||||||||||
ZKLDF460 | 460 | 600 | 70 | 46 | 560 | 520 | 482 | 580 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 | ||||||||||
loại vòng bi | Số lượng ốc vít giữ lại | Lỗ chỉ chiết xuất | 1) Số nốt X góc nốt | Vít thắt chặt mô-men xoắn | Xếp hạng tải cơ bản | Giới hạn tốc độ | 3) Mang mô-men xoắn ma sát | Trọng lượng | ||||||||||||||||
Trục | ||||||||||||||||||||||||
tải động | tải tĩnh | |||||||||||||||||||||||
MA2) | Ca | Coa | Mỡ | |||||||||||||||||||||
G | số lượng | số × không | Nm | Kn | r/phút | Nm | Kg | |||||||||||||||||
ZKLDF100 (ZKLDF100) | 2 | M5 (M5) | 3 | 18×20° | 8.5 | 71 | 265 | 2800 | 1.6 | 4.5 | ||||||||||||||
ZKLDF120 | 2 | M8 (M8) | 3 | 24×15° | 14 | 76 | 315 | 2400 | 2 | 6 | ||||||||||||||
ZKLDF150 (ZKLDF150) | 2 | M8 (M8) | 3 | 36×10° | 14 | 81 | 380 | 2000 | 3 | 7.5 | ||||||||||||||
ZKLDF200 (ZKLDF200) | 2 | M8 (M8) | 3 | 48×7,5° | 14 | 112 | 610 | 1600 | 4.5 | 11 | ||||||||||||||
ZKLDF260 (Bằng ZKLDF260) | 2 | M12 | 3 | 36×10° | 34 | 162 | 920 | 1200 | 7.5 | 22 | ||||||||||||||
ZKLDF325 | 2 | M12 | 3 | 36×10° | 34 | 172 | 1110 | 1000 | 11 | 28 | ||||||||||||||
ZKLDF395 | 2 | M12 | 3 | 48×7,5° | 34 | 241 | 1580 | 800 | 16 | 39 | ||||||||||||||
ZKLDF460 | 2 | M12 | 3 | 48×7,5° | 34 | 255 | 1860 | 700 | 21 | 50 | ||||||||||||||
