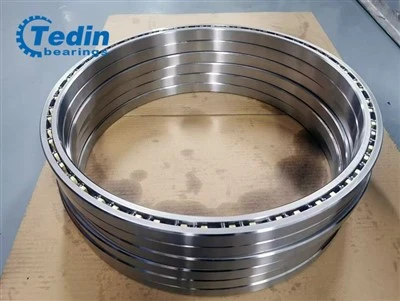

N Series Vòng bi tiếp xúc góc mỏng
cácVòng bi tiếp xúc góc loại N Seriesđược thiết kế cho các ứng dụng có độ chính xác cao-trong đó yêu cầu kích thước nhỏ gọn, kết cấu nhẹ và hiệu suất vượt trội. Với cấu hình mặt cắt ngang đồng nhất không đổi khi đường kính lỗ khoan tăng lên, dòng sản phẩm này cho phép các kỹ sư giảm thiểu kích thước và trọng lượng tổng thể của hệ thống mà không ảnh hưởng đến khả năng chịu tải hoặc độ cứng.
Ưu điểm về hiệu suất và thiết kế
Không giống như vòng bi thông thường, thiết kế tiếp xúc góc cung cấp khả năng hỗ trợ tải trọng kết hợp, xử lý cả lực hướng tâm và lực dọc trục đáng kể theo một hướng. Khi được lắp theo cặp hoặc bố trí nhiều-vòng bi, vòng bi N Series có thể chịu tải dọc trục theo cả hai hướng và mang lại độ cứng cao hơn-khiến chúng trở nên lý tưởng cho các hệ thống chính xác trong đó độ ổn định và độ chính xác là rất quan trọng.
Các tính năng chính
- Mặt cắt ngang{0}}không đổitrên tất cả các kích cỡ lỗ khoan, đơn giản hóa việc tích hợp thiết kế
- Khả năng chịu tải tuyệt vời, được tối ưu hóa cho cả tải hướng tâm và hướng trục
- Nhỏ gọn và nhẹcấu trúc dành cho các ứng dụng có không gian{0}}hạn chế
- Độ cứng và độ chính xác caođể điều khiển quay chính xác
- Có sẵn trong nhiều vật liệu và cấp độ chính xácđể đáp ứng môi trường hoạt động đa dạng
Thông số kỹ thuật
| tham số | Chi tiết |
|---|---|
| Loạt | Dòng N – Vòng bi tiếp xúc góc phần mỏng |
| Góc liên hệ | Tiêu chuẩn 30 độ (có sẵn góc tùy chỉnh) |
| Phạm vi kích thước lỗ khoan | 25,4 mm – 635 mm |
| Mặt cắt ngang{0}} | Kích thước không đổi trên tất cả các đường kính lỗ khoan |
| Khả năng chịu tải | Bán kính + Trục (một-hướng); Tải trọng trục hai chiều-khi được ghép nối |
| Lớp chính xác | ABEC-5 / ABEC-7 / ABEC-9 (ISO P5 / P4 / P2) |
| Tùy chọn vật liệu | Thép chịu lực (52100), thép không gỉ, gốm lai |
| Bôi trơn | Mỡ hoặc dầu, tùy thuộc vào ứng dụng |
| Tùy chọn niêm phong | Mở |
| Tùy chọn lồng | Lồng đồng thau, lồng Bakelite |
Ứng dụng điển hình
Tính linh hoạt của vòng bi tiếp xúc góc tiết diện mỏng dòng N khiến chúng được sử dụng rộng rãi trong các ngành công nghiệp nơi hiệu suất và độ chính xác là tối quan trọng:
- Robotics và hệ thống tự động hóa
- Cơ chế hàng không vũ trụ và các thành phần vệ tinh
- Thiết bị sản xuất chất bán dẫn
- Thiết bị chụp ảnh y tế tốc độ cao-
- Bàn quay chính xác và máy công cụ
Tại sao chọn vòng bi dòng N?
cácVòng bi cầu tiếp xúc góc loại mỏng dòng Ncung cấp cho các kỹ sư và nhà thiết kế một giải pháp đáng tin cậy để đạt được độ chính xác cao trong các hệ thống nhỏ gọn. Bằng cách giảm yêu cầu về không gian và giảm trọng lượng hệ thống trong khi vẫn duy trì độ cứng và hiệu suất tải tuyệt vời, các vòng bi này giúp tối ưu hóa hiệu suất và tuổi thọ của các thiết bị quan trọng.
