Mô tả

Thông số kỹ thuật

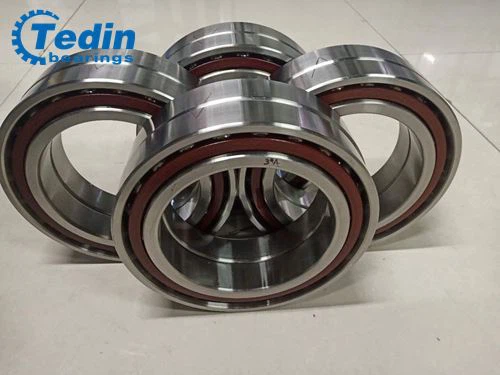

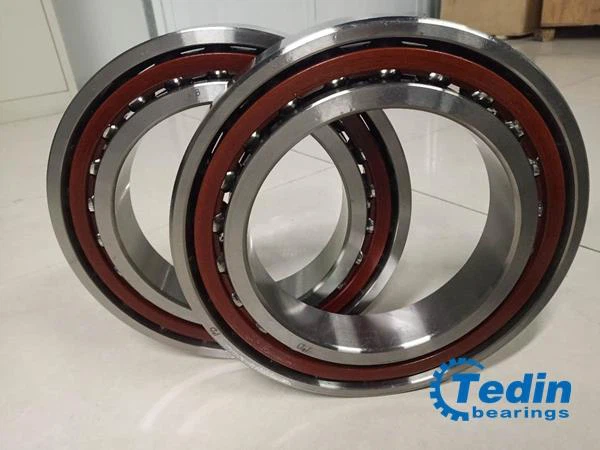

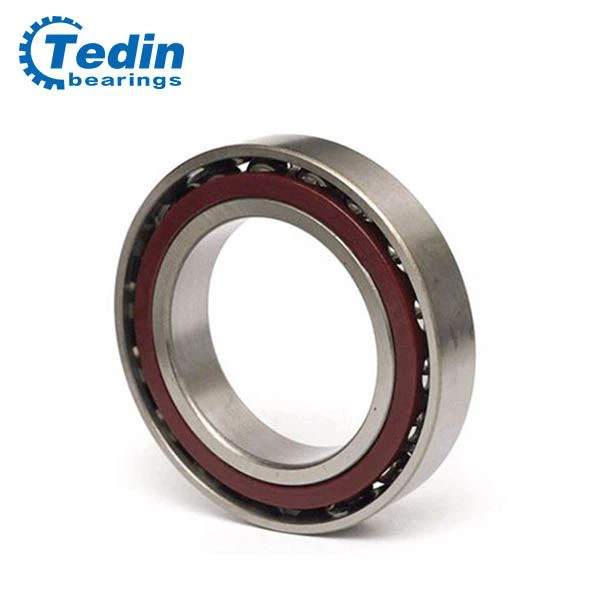

Vòng bi liên lạc đơn hàng góc

Khả năng tải trục của vòng bi liên lạc góc được xác định bằng góc liên lạc. Góc liên lạc càng lớn, khả năng mang trục càng cao, và góc liên lạc càng nhỏ, tải trọng trục càng nhỏ. Mặt khác, góc liên lạc càng nhỏ, khả năng chịu tải Radial, và phù hợp hơn cho ứng dụng tốc độ cao. Vòng bi cầu liên lạc đơn hàng chỉ có thể chịu tải trục theo một hướng, nhưng khi chịu tải trọng tâm, nó sẽ gây thêm lực hướng trục, và chỉ có thể hạn chế sự dịch chuyển trục của trục hoặc vỏ theo một hướng. Góc liên lạc của ổ bi liên lạc góc là 40 độ, vì vậy nó có thể chịu được tải hướng trục lớn. Ổ bi liên lạc góc là thiết kế không riêng biệt, chiều cao của vai vòng bên trong và bên ngoài là khác nhau. Để cải thiện khả năng chịu tải, một bên của vai sẽ được xử lý thấp hơn, do đó vòng bi có thể được nạp vào các quả bóng thép hơn.

Đặc trưng:

1. vòng bi cho ghép nối toàn cầu:

Bộ vòng bi phổ quát được gia công đặc biệt khi các vòng bi được gắn gần nhau, bất kỳ sự kết hợp nào cũng có thể đạt được độ thanh thải nội bộ hoặc tải trước, cũng như phân phối tải trung bình mà không cần sử dụng các miếng đệm hoặc các thiết bị tương tự. Vòng bi ghép nối được sử dụng khi khả năng chịu tải của một vòng bi duy nhất là không đủ (sử dụng cấu hình tadem) hoặc khi tải trục là phải chịu một tải kết hợp hoặc diễn xuất trong cả hai hướng (sử dụng Back-to-back hoặc mặt đối mặt với cấu hình).

2. vòng bi thiết kế cơ bản(mà không thể được sử dụng làm chung nhóm kết hợp). Ổ bi liên lạc góc đơn hàng được sử dụng trong thiết kế cơ bản của các vòng bi cá nhân chủ yếu được sử dụng trong cấu hình chỉ có một mang ở mỗi vị trí. Chiều rộng và nhô ra của nó là sự khoan dung bình thường. Do đó, nó không phù hợp để cài đặt hai ổ bi liên lạc góc duy nhất một hàng.

Hai vòng bi Nhóm: DB DF DT;

Ba vòng bi Nhóm: TBT TFT TT;

Bốn vòng bi Nhóm: QBC QFC QBT QFT QT;

Theo các điều kiện làm việc khác nhau, nó có thể có một loạt các kết hợp để có được khả năng tải Radial và trục khác nhau, và đáp ứng các yêu cầu của tốc độ quay cao, đường kính, trục cứng cao. Do đó, nó được sử dụng rộng rãi trong các trục chính xác của máy công cụ.

Single row Angular contact Ball Bearings Single-row Angular contact Ball Bearings

Số loại	Số cũ	Kích thước (mm)						Giá tải cơ bản (KN)		Tốc độ giới hạn (r/min)		Trọng lượng (KG)
Số loại	Số cũ	D	D	B	Rsmin	R1smin	A	Động	Tĩnh	Mỡ	Dầu	Trọng lượng (KG)
71930C	1036930	150	210	28	2	1	38	113	131	2600	3400	2,8
71930AC	1046930	150	210	28	2	1	56	107	126	2600	3400	2,8
đến 7030C	36130	150	225	35	2,1	1	43	155	171	2400	3200	4,5
7030AC	46130	150	225	35	2,1	1	62	147	162	2400	3200	4,5
thứ 70	66130	150	225	35	2,1	1,1	96	107	119	2400	3200	4,5
7230AC	46230	150	270	45	3	1,1	71	190	270	2000	2600	12
B7230AC	146230	150	270	45	3	1,1	71	190	270	2000	2600	12
7230B	66230	150	270	45	3	1,1	111	176	202	2000	2600	12
KHÔNG có	46330	150	320	65	4	1,5	87	280	430	1800	2400	26
7330B	66330	150	320	65	4	1,5	131	245	380	1800	2400	26
71932C	1036932	160	220	28	2	1	40	117	144	2400	3200	2,9
trong 71932AC	1046932	160	220	28	2	1	58	112	138	2400	3200	2,9
từ 7032C	36132	160	240	38	2,1	1	46	176	195	2200	3000	6
thứ 7032AC	46132	160	240	38	2,1	1	66	164	184	2200	3000	6
B7032AC	146132	160	240	38	2,1	1	66	164	184	2200	3000	6
Thứ 3	66132	160	240	38	2,1	1,1	103	129	150	2200	3000	6
Không có	36232	160	290	48	3	1,1	54	200	300	1800	2400	14
7, 7232AC	46232	160	290	48	3	1,1	76	190	280	1800	2400	14
Không có	66232	160	290	18	3	1,1	118	180	215	1800	2400	14
Không có	66332	160	340	68	4	1,5	139	260	400	1700	2200	32
Thứ 7	1036934	170	230	28	2	1	41	120	150	2200	3000	3
71934AC	1046934	170	230	28	2	1	61	112	24v	2200	3000	3
từ 7034C	36134	170	260	42	2,1	1,1	50	191	221	2200	2800	8,5
thứ 7034AC	46134	170	260	42	2,1	1,1	71	180	210	2200	2800	8,5
Thứ 3	66134	170	260	42	2,1	1,1	111	155	185	2200	2800	8,5
Thứ bảy	36234	170	310	52	4	1,5	58	250	300	1800	2400	18,2
trên 7234AC	46234	170	310	52	4	1,5	82	235	290	1800	2400	18,2
B7234AC	146234	170	310	52	4	1,5	82	235	290	1800	2400	18,2
Không có	66234	170	310	52	4	1,5	127	200	245	1800	2400	18,2
7334B	66334	170	360	72	4	1,5	147	325	410	1500	2000	36
71936C	1036936	180	250	33	2	1	45	152	191	220	2800	4,5
71936AC	1046936	180	250	33	2	1	67	24v	180	2200	2800	4,5
từ 7036C	36136	180	280	46	2,1	1,1	54	218	261	2000	2600	11
từ 7036AC	46136	180	280	46	2,1	1,1	77	207	276	2000	2600	11
3, 46B	66136	180	280	46	2,1	1,5	119	176	216	2000	2600	11
Thứ bảy, 7236C	36236	180	320	52	4	1,5	59	250	320	1700	2200	19
7236AC	46236	180	320	52	4	1,5	84	240	300	1700	2200	19
Không có	66236	180	320	52	4	1,5	131	226	288	1700	2200	19
Không có	66336	180	380	75	4	2	156	334	441	1500	2000	44
71938C	1036938	190	260	33	2	1	47	155	200	2200	2800	4,5
71938AC	1046938	190	260	33	2	1	69	150	190	2200	2800	4,5
7038C	36138	190	290	46	2,1	1,1	55	225	270	2000	2600	11
từ 7038AC	46138	190	290	46	2,1	1,1	79	215	260	2000	2600	11
Một chiếc	66138	190	290	46	2,1	1,1	124	180	230	2000	2600	11
Không có	66238	190	340	55	4	1,5	139	250	320	1500	2000	22
Không có	66338	190	400	78	5	2	164	270	505	1400	1900	49
71940C	1036940	200	280	38	2,1	1	51	190	240	2000	2600	7,5
trong 71940AC	1046940	200	280	38	2,1	1	75	180	225	2000	2600	7,5
thứ 7040C	36140	200	310	51	2,1	1,1	60	270	355	1800	2400	14,5
thứ 7040AC	46140	200	310	51	2,1	1,1	85	255	330	1800	2400	14,5
7240C	36240	200	360	58	4	1,5	66	280	370	1500	2000	27
trên 7240AC	46240	200	360	58	4	1,5	94	270	350	1500	2000	27
7240B	66240	200	360	58	4	1,5	146	240	320	1500	2000	27
7340B	66340	200	420	80	5	2	170	405	590	1400	1800	53
từ 71944C	1036944	220	300	68	2	1	47	200	270	1800	2400	8
tại 71944AC	1046944	220	300	68	2	1	69	190	260	1800	2400	8
từ 7044C	36144	220	340	56	3	1,1	66	305	410	1700	2200	19,56
thứ 7044AC	46144	220	340	56	3	1,1	94	290	400	1700	2200	19,5
Thứ 4	66144	220	340	56	3	1,1	24v	230	315	1700	2200	19,5
với 7244AC	46244	220	400	65	4	1,5	105	320	450	1400	1800	37,5
Thứ 7	66244	220	400	65	4	1,5	164	290	420	1400	1800	37,5
Không có	66344	220	460	88	5	2	187	445	650	1200	1600	70
Quận 7,	1046948	240	320	38	2,1	1,1	84	195	270	1700	2200	9
đến 7048C	36148	240	360	56	3	1,1	68	315	445	1500	2000	21
từ 7048AC	46148	240	360	56	3	1,1	98	300	420	1500	2000	21
với 7048B	66148	240	360	56	3	1,1	154	235	340	1500	2000	21
Không có	66248	240	440	72	4	1,5	180	330	490	1200	1600	49
Không có	66348	240	500	95	5	2	10P	430	605	1100	1400	88
71952AC	1046952	260	360	46	2,1	1,1	95	200	380	1400	1900	15
Không có	66252	260	480	80	5	2	195	460	710	1100	1400	66
71956AC	1046956	280	380	46	2,1	1,1	119	230	345	1400	1800	15,8
47056C	36156	280	420	65	4	1,5	74	355	550	2300	1700	30
Đã có	66156	280	420	65	4	1,5	179	290	450	1300	1700	30
Thứ 7	66256	280	500	80	5	2	204	470	770	1100	1400	70
Không có	66160	300	460	74	4	1,5	196	340	570	1100	1500	43
với 7260B	66260	300	540	85	5	2,1	219	500	840	1000	1300	87
Không có	66164	320	480	74	4	1,5	205	355	610	1100	1400	45
Thứ 7	66264	320	580	92	5	2	236	565	1010	900	1200	110
thập niên 1970	1066968	340	460	56	9	1,1	196	270	480	1100	1400	27
Ông bà	66168	340	520	82	5	2	223	405	735	1000	2300	62
Không có	66268	340	620	92	6	3	248	635	1200	850	1100	125
71872AC	-	360	440	38	2,1	1,1	112	215	385	1100	1400	12
Không có	1066972	360	480	56	3	1,1	204	275	500	1100	1400	29
Không có	36172	360	540	82	5	2	101	450	950	1000	1300	63
7072B	66172	360	540	82	5	2	230	520	765	1000	1300	63
Không có	66272	360	6504	95	6	3	261	585	1125	700	950	24v
71876AC	-	380	480	46	2,1	1,1	123	265	450	1000	1300	18
trên 71976AC	1046976	380	520	65	4	1,5	137	370	665	1000	1300	43
thập niên 1970	1066976	380	520	65	4	1,5	221	320	630	1000	1300	43
trên 72976AC	2046976	380	520	82	4	1,5	146	410	730	1000	1300	50
Không có	66176	380	560	82	5	2	238	425	795	900	1200	66
77080B	66180	400	600	90	5	2	255	475	920	850	1100	85
7280B	66280	400	720	103	6	3	287	660	1350	600	800	190
Không có	1066984	420	560	65	4	1,5	238	330	605	850	1100	45
thứ 7084B	66184	420	620	90	5	2	263	490	955	850	1100	89
đến 7088B	66188	440	650	94	6	3	276	520	1065	750	1000	100
71992AC	1046992	460	620	74	4	1,5	163	460	940	750	1000	58
từ 7092B	66192	460	680	100	6	3	289	560	1165	700	950	120
469.900,00 ₫	66196	480	700	100	6	3	298	565	1210	670	900	125
70/500B	661/500	500	720	100	6	3	306	575	1260	670	900	130
718/530AC	-	530	650	56	3	1,1	166	370	840	670	900	40
719/530AC	10469/530	530	710	82	5	2	186	560	1210	630	850	92
70/530B	661/530	530	780	112	6	3	332	670	1530	600	800	180
718/600AC	-	600	730	60	3	1,1	185	425	1040	600	800	47
719/600AC	10469/600	600	800	90	5	2	208	645	1560	560	750	125
718/670AC	-	670	820	69	4	1,5	208	500	1160	500	670	80
718/710AC	-	710	870	74	4	1,5	221	545	1470	480	630	94
719/710AC	10469/710	710	950	106	6	3	247	770	1980	450	600	195
718/750AC	-	750	920	78	5	2	234	585	1620	450	600	100

Chú phổ biến: ổ bi liên lạc góc đơn hàng, Trung Quốc, nhà sản xuất, nhà máy, tùy chỉnh, để bán
