Ổ bi rãnh sâu và ổ bi tiếp xúc góc là ổ lăn tiêu biểu. Với khả năng mang tải trọng hướng tâm và tải trọng hướng trục hai chiều, chúng được sử dụng rộng rãi trong nhiều ứng dụng. Chúng phù hợp với các điều kiện quay tốc độ cao và tiếng ồn và độ rung thấp. Vòng bi được làm kín với tấm thép che bụi hoặc vòng đệm bằng cao su được đổ mỡ trước. Vòng bi có vòng chặn hoặc mặt bích ở vòng ngoài dễ định vị theo trục và thuận tiện cho việc lắp đặt vào vỏ. Kích thước của vòng bi chịu tải tối đa giống như của vòng bi tiêu chuẩn, nhưng có rãnh lấp đầy ở vòng trong và vòng ngoài, làm tăng số lượng bi và tải trọng định mức.
Vòng bi rãnh sâu là loại vòng bi lăn phổ biến nhất. Nó chủ yếu chịu tải trọng hướng tâm, và cũng có thể chịu tải trọng hướng tâm và tải trọng dọc trục cùng một lúc. Khi nó chỉ chịu tải trọng hướng tâm thì góc tiếp xúc bằng không. Khi ổ bi rãnh sâu có khe hở hướng tâm lớn, nó có tính năng của ổ trục tiếp xúc góc và có thể chịu tải trọng dọc trục lớn. Hệ số ma sát của ổ bi rãnh sâu rất nhỏ và tốc độ giới hạn rất cao.

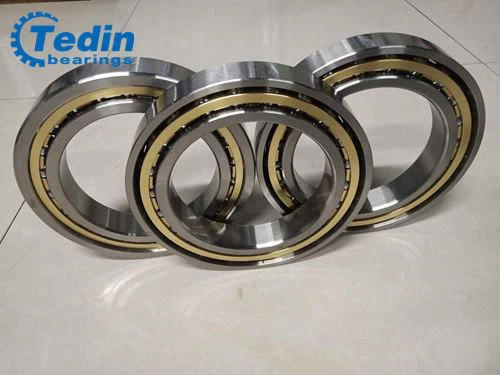

Có các góc tiếp xúc giữa các đường đua và bóng. Các góc tiếp xúc tiêu chuẩn là 15/25 và 40 độ. Góc tiếp xúc càng lớn thì khả năng chịu tải dọc trục càng lớn. Góc tiếp xúc càng nhỏ thì tốc độ quay càng cao. Ổ bi tiếp xúc góc một dãy có thể chịu tải trọng hướng tâm và tải trọng hướng trục một chiều. Vòng bi tiếp xúc góc cặp khớp nối: tổ hợp DB, tổ hợp DF và ổ bi tiếp xúc góc hàng đôi có thể chịu tải trọng hướng tâm và tải trọng hướng trục hai chiều. Tổ hợp DT thích hợp cho tải dọc trục một chiều Khi tải trọng định mức của ổ trục đơn và lớn không đủ, ổ trục loại ACH được sử dụng cho tốc độ cao, với đường kính bi nhỏ và nhiều bi, chủ yếu được sử dụng cho trục quay của máy công cụ. Nói chung, ổ bi tiếp xúc góc phù hợp với các điều kiện quay tốc độ cao và độ chính xác cao.
Về cấu trúc:
Đối với ổ bi rãnh sâu và ổ bi tiếp xúc góc có cùng đường kính và chiều rộng trong và ngoài, kích thước và cấu trúc vòng trong giống nhau, còn kích thước và cấu trúc vòng ngoài khác nhau:
1. Ổ bi rãnh sâu có vai kép ở cả hai bên của rãnh ngoài, trong khi ổ bi tiếp xúc góc thường có vai đơn;
2. Độ cong của rãnh ngoài của ổ bi rãnh sâu khác với bi tiếp xúc góc, cái sau thường lớn hơn cái trước;
3. Vị trí rãnh của vòng ngoài của ổ bi rãnh sâu khác với vị trí của ổ bi tiếp xúc góc. Giá trị cụ thể được xem xét trong thiết kế của ổ bi tiếp xúc góc, có liên quan đến mức độ của góc tiếp xúc;
Về ứng dụng:
1. Ổ bi rãnh sâu thích hợp để chịu lực hướng tâm, lực dọc trục nhỏ hơn, tải trọng kết hợp hướng tâm dọc trục và tải trọng mô men, trong khi ổ bi tiếp xúc góc có thể chịu tải trọng hướng tâm duy nhất, tải trọng trục lớn hơn (khác với góc tiếp xúc), và khớp nối kép (các cặp khớp khác nhau) có thể chịu tải trọng dọc trục và tải trọng mô men hai chiều.
2. Tốc độ giới hạn của ổ bi tiếp xúc góc có cùng kích thước lớn hơn của ổ bi rãnh sâu.
Vui lòng kiểm traHướng dẫn sản phẩmnếu bạn cần thêm thông tin để chọn vòng bi cho máy móc của mình.
Kiểm tra thêm các loạiVòng bi tiếp xúc góc!
Kiểm tra thêm các loạiDVòng bi eep Groove!
